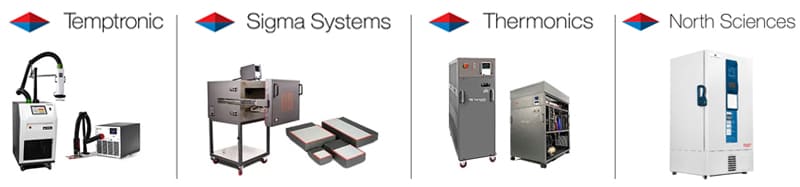

上海伯東美國 InTest 擁有當今市場上最寬泛的溫度控制技術和產品, 不使用液氮或液態二氧化碳, 專有自動級聯系統使用機械冷卻,即基于壓縮機的冷卻, 以達到 -100°C的超低溫度！
InTest Temtronic 熱流儀在電子產品中扮演重要的角色, 從產品開發到生產測試, 再到故障分析,都可能需要一些精確且經常極端的溫度控制. 今天, 了解溫度對電子設備的影響至關重要, 不僅要了解導致電子設備故障的溫度, 還要了解電子部件的行為如何變化以及如何受到溫度的影響.

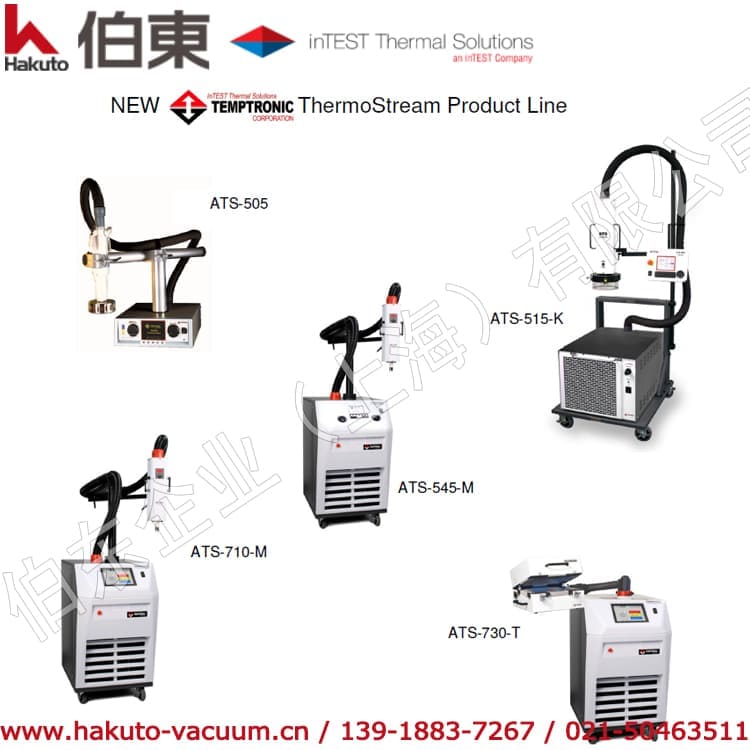

上海伯東美國 InTest Temptronic ATS 系列熱流儀, 移動型便攜式設計, 提供清潔干燥的冷熱循環沖擊氣流, 快速精準的測試溫度, 適合模擬各種溫度測試和調節的應用, 廣泛應用于集成電路 IC 卡, 電子芯片, 閃存, 光纖收發器或電子電路的在電高低溫循環試驗 Thermal cycle, 高低溫沖擊測試 thermal shock, 特性分析等.
.jpg)
Temptronic ATS 系列高低溫測試機特性：
冷凍機 (Chiller) 特殊設計, 不需要液態氮?dú)饣蚨趸祭鋮s
每秒可快速升溫或降溫 18°C
分辨率 +-0.1℃
溫度精度 +-1.0℃ (通過美國國家標準與技術研究院 NIST 校準)
模擬溫度極限高點 + 300 ℃；極限低點 -100 ℃
通訊接口 IEEE 488 和 RS-232
控制面板可選旋鈕或觸摸屏操作
特殊設計，防止水氣在 DUT上凝結
2種檢測模式 Air Mode 和 DUT Mode
與傳統高低溫試驗箱對比, 上海伯東 inTEST 熱流儀主要優勢：
1. 變溫速率更快, 每秒可快速升溫/降溫 15 °C
2. 溫控精度: ±1℃
3. 實時監測待測元件真實溫度, 可隨時調整沖擊氣流溫度
4. 針對 PCB 電路板上眾多元器件中的某一單個IC(模塊), 可單獨進行高低溫沖擊, 而不影響周邊其它器件
5. 對測試機平臺 load board上 的 IC 進行溫度循環 / 沖擊; 傳統高低溫箱無法針對此類測試
6. 對整塊集成電路板提供精確且快速的環境溫度。
Temptronic ATS-500 系列熱流儀: 從小型臺式的 -20℃ 到 -80℃ 的大型機型, 適用于實驗室或工業生產環境中, 傳統的半導體和小裝配溫度測試.
|
inTEST 型號 |
溫度范圍 °C |
氣體流量 scfm |
變溫速率 |
|
-20 至 +225 |
低溫4 高溫 10 |
0 至 +125°C, <3 min |
|
|
-45 至 +225 |
10 |
-40至+125°C, <12 sec |
|
|
-60 至 +225 |
低溫4 高溫 10 |
-40至 +125°C, <12 sec |
|
|
ATS-535 |
-60 至 +225 |
5 |
-40至 +125°C, <12 sec |
|
-80至 +225 |
12,最大 18 |
-55至+125°C, <10 sec |
Temptronic ATS-700E 系列熱流儀: 由幾種高容量的 THERMOSTREAM® 系統組成, 此設計是為了快速和精確控制您的組件和模塊到達所需要的溫度, 極限溫控功能 -100°C 至 +300°C, 不僅可以經由加速到達設定溫度的時間來提高產能, 還可以讓高功率組件和大熱容量基材以美國標準 (MIL-STD) 測試條件下, 24 小時 7天的連續測試. 無論是單獨直接測試還是用在外接的腔體, 強大靈活的 ATS-700 系列高低溫測試機都適用.
|
型號 |
高低溫氣流沖擊范圍 °C |
氣體流量 scfm |
變溫速率 |
|
-80°C to +225°C |
12,最大 18 |
-55至 +125°C <10 sec |
|
|
-90°C to +225°C |
18 |
-55至 +125°C <10 sec |
|
|
-90°C to +300°C |
18 |
-40至 +125°C <12 sec +125至 -40°C <40 sec |
|
|
-100°C to +225°C |
8,最大 12 |
-55至 +125°C <10 sec +125至 -55°C <10 sec |
* 以上系統擁有共通的操作工作接口

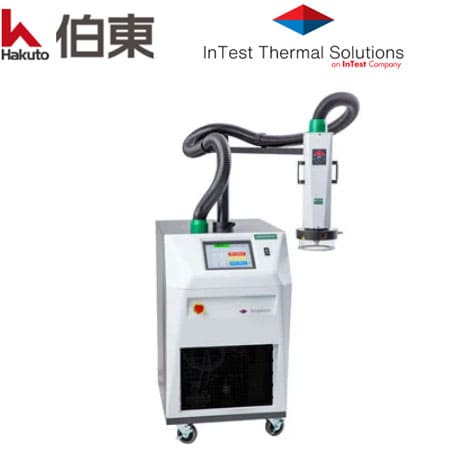

上海伯東美國 InTest 推出 Temptronic® ThermoStream® Eco環保系列高低溫沖擊熱流儀, 高性能, 低能耗, 運行時噪音更低. 型號包含 ECO-710E 和 ECO-560, 滿足實驗室研發,半導體行業要求
|
型號 |
溫度范圍°C |
輸出氣流量 |
變溫速率 |
溫度 |
溫度顯示分辨率 |
溫度 |
噪音值 |
|
-80 至 +225 |
4 至 18 scfm |
-55至 +125°C 約 10 s |
±1℃ |
±0.1℃ |
T型或 |
<56 dBA |
|
|
-60 至+ 200 |
4 至 18scfm |
-40 至+ 150°C <15 s |
±1℃ |
±0.1℃ |
T型或 |
<57 dBA |
產品分類
相關產品應用案例
InTest BT28 適用于對低溫要求不高的非高功率芯片或者器件測試, 例如光模塊, 光通訊研發, 存儲芯片, MCU 芯片研發等
ATS-545 通過快速提供高低溫測試環境, 成功應用于 12寸存儲器芯片 MRAM 研發測試
ATS-535 為半導體功率器件 ( MOSFET, IGBT, SIC, GaN,車規級芯片…), 功率模塊, 功率集成電路, 智能傳感器等芯片研發提供高低溫測試解決方案.
ATS-545 模擬 PCB 板在氣候環境下操作及儲存的適應性，已確保其在極端環境下也可正常工作
在 -40℃ 至 175℃ 溫度下對 IGBT 進行快速溫度循環沖擊和功率循環測試. ATS-710E 高低溫沖擊熱流儀搭配測試機平臺 load board 為 IGBT 功率器件溫度測試提供解決方案.
ATS-710E 與德國 AUTRONIC DMS 液晶顯示屏測量系統聯用進行 LED 環境溫度測試. 每個 DMS 系統都可以擴展一個適當?shù)睦錈嵯到y(tǒng), 以進行 LED 光學顯示特性和一致性測試的溫度相關測量.
ATS-545 適用于高低溫環境和光照環境下的車載顯示器光學測試系統, 實現各類車載顯示器在環境溫度和光照環境下的光學項目測試.
ATS-545 滿足汽車半導體行業更嚴格及更高效的測試要求, 可以對微控制單元 MCU, 傳感器和存儲器 DRAM 等車載芯片進行快速高低溫沖擊測試, 極大節約了客戶研發成本
InTest ECO-560 高低溫測試機 400G 光模塊溫度測試, 光模塊目前廣泛應用于數據中心, 5G 移動通信和人工智能行業.
ATS-545 升降溫速率更快; 可針對眾多元器件中的某一單個收發器, 將其隔離出來單獨進行高低溫沖擊, 而不影響周邊其它器件
InTest ATS-505 熱流儀集成電路 IC 卡高低溫測試
滿足客戶身份證用 NFC 芯片研發生產要求, 雙界面 IC卡芯片廣泛應用于金融 IC卡, 社保卡, 交通, ETC, 居民健康卡等應用場景.
ATS-750E 熱流儀又獲車載功率芯片高低溫測試訂單！為新能源汽車安全”保駕護航”！
冷卻能力更強 -55C@55W, 適用于高功率芯片測試, MOSFET, IGBT, 集成電路 IC, 存儲芯片Memory等
ATS-545-M 熱流儀與其測試設備搭配, 為分析時鐘芯片的各項特性, 提供快速可靠的溫度環境. 助力企業填補了國內時鐘領域的技術空白
InTest 熱流儀提供 -100°C 至 +225°C 快速溫度沖擊范圍, 滿足各類電源管理芯片的高低溫沖擊測試.
