選用型號: ATS-710E
溫度范圍 °C: -75至+225 50Hz
輸出氣流量: 4 至18 scfm
變溫速率:
-55至 +125°C 約 10 s
+125至 -55°C 約 10 s
溫度精度: ±1℃
溫度顯示分辨率: ±0.1℃
遠程控制: IEEE 488, RS232
|
|
選用型號: ATS-710E |
采用 InTest ATS-710E 在 DUT Mode 模式進行測試
1. 將高低溫測試機 ATS-710E 與功率模塊專用測試治具相連
2. 操作員設置需要測試的溫度范圍 -40℃ 至 175℃
3. 啟動 ATS-710E, 利用空壓機將干燥潔凈的空氣通入制冷機進行低溫處理, 然后空氣經由外部管路到達加熱頭進行升溫.
4. ATS-710E 顯示屏可實時監測當前循環沖擊氣流溫度, 而且自帶過熱溫度保護系統, 出廠設置溫度 +225°C, 操作員可根據實際需要設置高低溫限制點, 當溫度達到設置溫度時, 測試機將自動停機.
與傳統高低溫測試箱對比, InTest 熱流儀主要優勢：
1. 變溫速率更快: 每秒可快速升溫或降溫 18°C
2. 溫控精度：±1℃
3. 實時監測待測元件真實溫度, 可隨時調整沖擊氣流溫度
4. 針對 PCB 電路板上眾多元器件中的某一單個IC (模塊), 可單獨進行高低溫沖擊, 而不影響周邊其它器件
5. 對測試機平臺 load board 上的 IC進行溫度循環 / 沖擊; 傳統高低溫箱無法針對此類測試
6. 對整塊集成電路板提供準確且快速的環境溫度
美國 InTest ThermoStream 系列高低溫沖擊熱流儀, 溫度沖擊范圍 -100 ℃ 至+ 300 ℃, 防靜電設計, 不需要 LN2 或 LCO2 冷卻, 溫度顯示精度: ±1℃, 通過 NIST 校準. 通過 ISO 9001, CE, RoHS 認證. InTest熱流儀提供適用于 RF 射頻, 微波, 電子, 功率器件, 通信芯片等溫度測試, 滿足芯片特性和故障分析的需求. 上海伯東是美國 InTest 熱流儀中國總代理. 推薦熱流儀應用案例 >>
若您需要進一步的了解 InTest 熱流儀詳細信息或討論, 請參考以下聯絡方式：
上海伯東: 葉小姐 臺灣伯東: 王小姐
M: +86 1391-883-7267 ( 微信同號 ) M: +886-939-653-958
現部分品牌誠招合作代理商, 有意向者歡迎聯絡上海伯東 葉小姐 1391-883-7267
上海伯東版權所有, 翻拷必究！

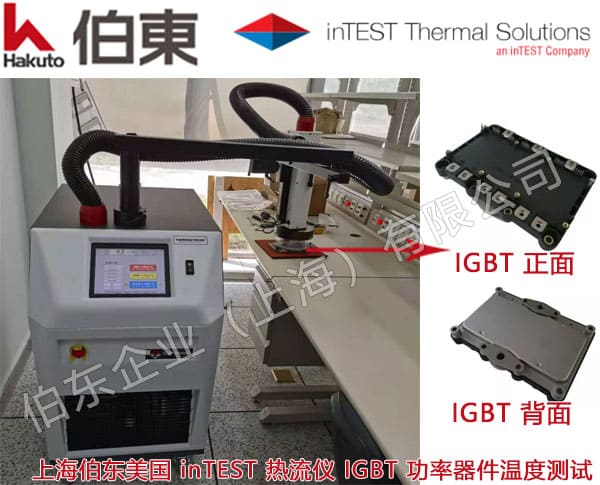

InTest ATS-710E 新能源汽車 IGBT 功率器件高低溫沖擊測試
