Gel-Pak 主要生產一系列基于凝膠和彈性體的設備載體和薄膜, 為在操作過程中需要避免損壞的應用提供解決方案. 獨特的彈性體技術是其 Gel-Box™, Gel-Tray®, Gel-Slide®, E-Film™ 和獲得 Vacuum Release (VR) 芯片包裝膠盒的基礎.
點擊了解更多 Gel-Pak 芯片包裝運輸應用案例 >>

美國 Gel-Pak 產品系列

GEL-BOX® 芯片包裝盒

VACUUM RELEASE TRAY™ 真空釋放盒

GEL-FILM® / E-FILM™  膠膜

BTXF 紋理型托盤

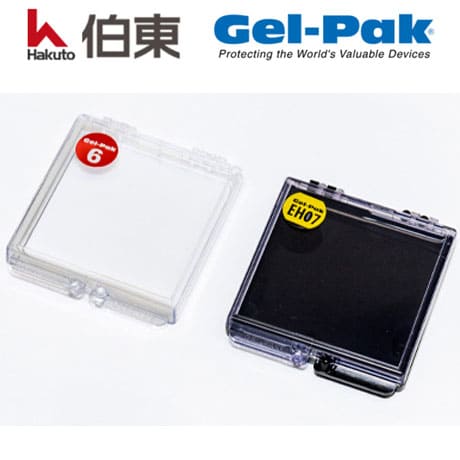

Gel-Pak GEL-BOX? 芯片包裝盒

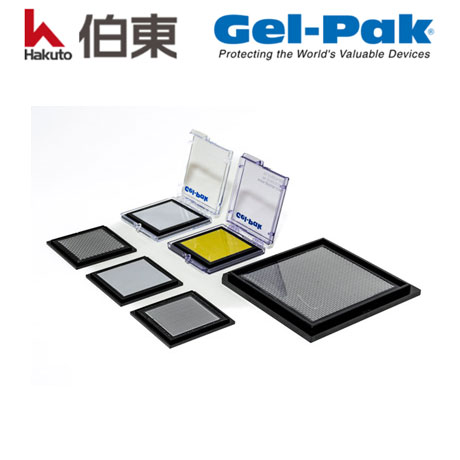

Gel-Pak VR 真空釋放盒

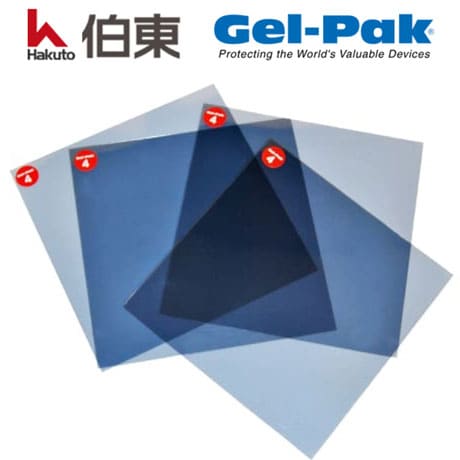

Gel film 膠膜

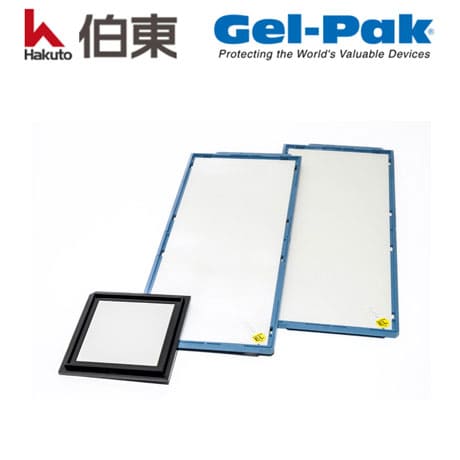

Gel-Pak BTXF 托盤

無”坑”設計
適應各種器件尺寸
牢固地固定器件
膠可以涂覆在托盤或者玻璃載片
適用于化合物半導體器件

自動模塊處理
無損運輸
無”坑”設計
邊緣 / 上層無接觸
適用于高價值器件

高性能彈性體薄膜
TPU, TPE, COPE 薄膜
硅膠薄膜
可以根據客戶要求做成卷或者片狀
適用于二維材料轉移

通用紋理型托盤
適用于內部搬運
提供 2 英寸, 4 英寸及 JEDEC 標準尺寸供選擇


Gel-Pak 芯片包裝膠盒特點:
不會損害芯片表面和邊緣
防止產品運輸中撒料和丟失
不限制擺放產品的尺寸和形狀
 - 降低不同托盤的用量
 - 無需開模
可重復使用
防靜電
利于長期存儲: 長期存儲無殘膠

Gel-Pak 的聚合物彈性體技術: 包括傳統的含硅產品 Gel 和一系列的改性無硅彈性體 Vertec
Gel (含硅彈性體): 高純度, 防靜電, 耐高溫

Vertec (無硅彈性體):
熱塑性 TPE
防靜電熱塑性 TPE
熱塑性聚氨酯 TPU 膜
聚氨酯 PU
防靜電聚氨酯


若您需要進一步的了解詳細信息
請聯絡上海伯東: 葉女士 M: 13918837267(微信同號)
