憑借磁懸浮軸承實現免維護, 低噪音, 低振動
Pfeiffer 普發全磁浮分子泵專為半導體制造, 工業應用和研發等嚴苛應用設計, 其工作原理基于高速轉子技術, 通過電磁作用結合精密電子控制系統, 使轉子懸浮旋轉, 避免與泵體接觸. 這種非接觸式運轉消除了摩擦, 不僅可以防止渦輪分子泵的部件磨損, 還實現了免維護, 同時降低了運行噪音和振動水平. 這使得全磁浮分子泵 ATH-M 和 ATP-M 特別適用于對振動敏感的半導體制造等應用.

此外, 當電力中斷時, 泵體旋轉動能轉化的電能可為磁懸浮軸承持續供電, 確保斷電情況下仍能穩定運行數分鐘.

運行成本更低
Pfeiffer 普發全磁浮分子泵采用變頻直流 DC 電機驅動轉子. 通過調節轉子轉速匹配目標真空度, 從而節省能源和成本. 在最新一代的 ATH-M 和 ATP-M 系列渦輪分子泵中, 驅動裝置集成于泵體內部, 確保了設備占用空間小.

部分 ATH-M 型號還配備集成式加熱系統, 可在嚴苛的化學環境中保持真空泵的性能. 這一特性對于化學氣相沉積 CVD 等應用至關重要, 能夠有效防止化學反應副產物在真空系統內部凝結. 集成加熱功能可使泵體持續恒溫運行, 降低了冷凝和殘留物堆積的風險.


主要型號

全磁浮分子泵

技術參數

類型

系類

型號

氮?dú)獬樗?l/s

最大極限真空 hPa

氮?dú)鈮嚎s比

轉速 rpm ± 2 %

全磁浮分子泵
Holweck 級

ATH

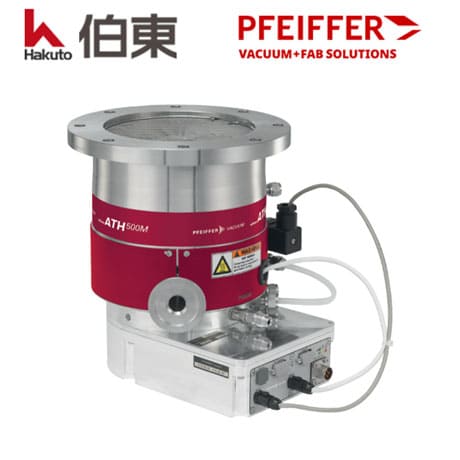

ATH 500 M

350

＜ 5X10-10

1X108

49,200

ATH 1600 M

1,360

＜ 5X10-10

1X108

49,200

ATH 2300 M

2,150

＜ 5X10-10

1X108

49,200

ATH 2804 M

2,350

＜ 5X10-10

1X108

49,200

ATH 3204 M

2,800

＜ 5X10-10

1X108

49,200

全磁浮分子泵
無 Holweck 級

ATP

ATP 1603 M

1,400

＜ 5X10-10

1X108

49,200

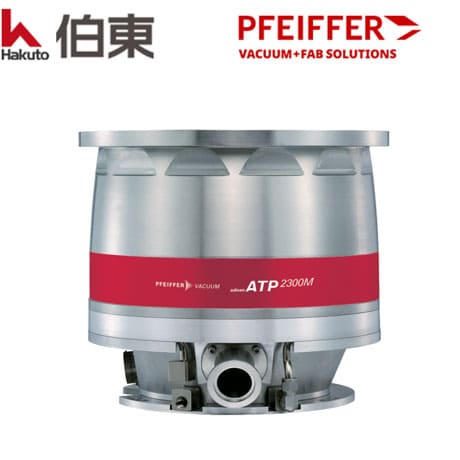

ATP 2300 M

2,050

＜ 5X10-10

1X108

49,200
