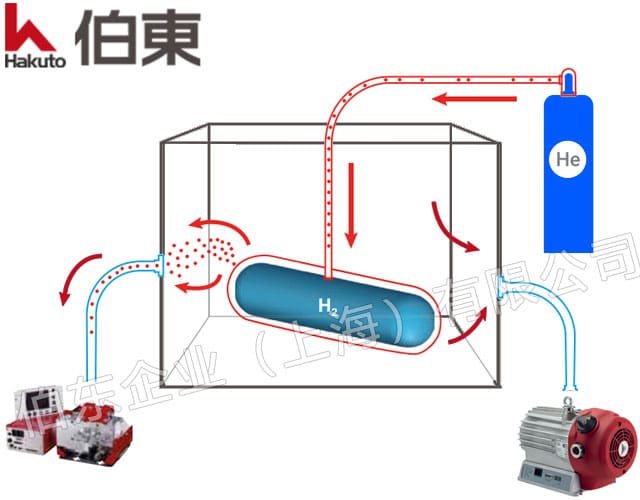

模塊式檢漏儀檢漏流程
氫氣罐放置于真空箱內: 真空箱被抽真空 - 氫氣罐充滿氦氣 - 檢漏模塊檢測到氦氣泄漏 - 測試整體漏率值 ( 高靈敏度模式下, 漏率可以測試 5X10-12 mbar l/s )
模塊式氦質譜檢漏儀 ASI 35 主要技術參數
|
測試方法
|
真空模式和吸槍模式
|
|
真空模式下
氦氣最小檢測漏率
|
3.5X10-8 mbar l/s 大漏模式
1X10-10 mbar l/s 常規模式
5X10-12 mbar l/s 高靈敏度模式
|
|
吸槍模式下
氦氣最小檢測漏率
|
1.5X10-8 mbar l/s
|
|
檢測氣體
|
4He, 3He, H2
|
|
初檢壓力
|
18 mbar 大漏模式
1 mbar 常規模式
0.2mbar 高靈敏度模式
|
|
氦氣抽速
|
1.8 l/s 常規模式
6 l/s 高靈敏度模式
|
|
啟動時間
|
< 3 min
|
|
真空接口
|
DN 25 ISO-KF; DN 16 ISO-KF
|
|
Interface
|
RS-232, Ethernet, Profibus, USB
|
|
I/O interface
|
6 個數字輸入 (所配功能可設置）
3 個模擬輸出 (可配置: 氦信號記錄, 尾數, 指數, 吸氣壓力)
5 個繼電器輸出 (可配置的分配功能)
4 個晶體管 / 集電極開路輸出
|
|
尺寸: L × W × H
|
真空模塊 279 × 264 × 197 mm
電子模塊 216 × 317 × 111 mm
控制面板 241 × 54 × 133 mm
|
|
重量
|
真空模塊 15 kg; 電子模塊 5 kg; 控制面板 1.3 kg
|
|
通用電壓
|
90 – 240 V AC; 50/60 Hz
|
|
最大功耗
|
300 W
|
|
工作溫度
|
10 – 45 °C
|

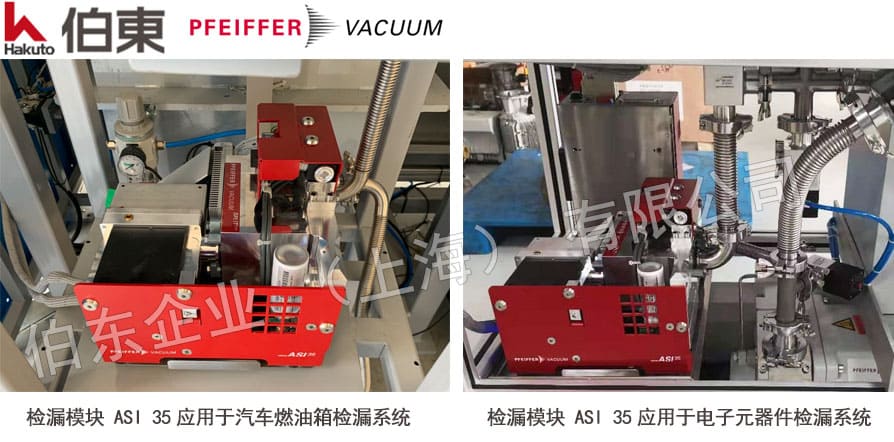

模塊式氦質譜檢漏儀典型應用 : 新能源鋰電池檢漏, 板換檢漏, 繼電器檢漏, 汽車油箱檢漏, 傳感器檢漏等行業.
汽車行業：安全氣囊, 散熱器, 燃料箱等
制冷行業：蒸發器, 壓縮機, 空調管路等
其他行業：機械零部件, 罐子, 閥門等
結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
