上海伯東氦質譜檢漏儀航空電磁閥檢漏方法
檢漏設備: 氦質譜檢漏儀 ASM 340 W
漏率要求: 吸槍模式: 漏率要求 -3 至-4 Pa.m3/s
               真空模式: 漏率約 -7 Pa.m3/s

1. 正壓檢漏: 氦質譜檢漏儀吸槍法
電磁閥閥芯先用檢漏儀吸槍法檢漏, 快速判斷是否有漏的同時可以精確定位漏點, 漏率設置 -3 至-4 Pa.m3/s

閥芯沖入高壓 p > 100 hPa 的氦氣, 氦質譜檢漏儀的檢漏口連接吸槍. 當閥芯有漏時, 泄漏的氦氣被吸槍吸入氦質譜檢漏儀, 而被檢測. 吸槍在閥芯表面移動, 同時注意檢漏儀的漏率變化, 一旦漏率增加. 吸槍所指位置就是漏點所在

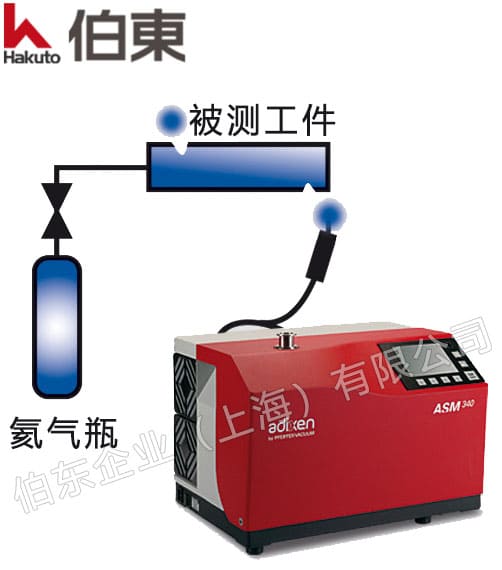

氦質譜檢漏儀 ASM 340W 航空電磁閥檢漏

2. 負壓檢漏: 氦質譜檢漏儀噴槍法
經過吸槍法檢漏后, 沒有出現漏點的電磁閥閥芯, 需要再抽真空進行負壓檢漏, 漏率要求 -7 Pa.m3/s.
氦質譜檢漏儀 ASM 340W 航空電磁閥檢漏

噴槍法檢漏是將電磁閥接到檢漏儀的檢測口, 用噴槍連續向可疑的焊縫, 連接處吹掃氦氣, 氦氣通過漏孔進入檢漏儀并被檢測

上海伯東銷售維修氦質譜檢漏儀 ASM 340 與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體可定位, 定量漏點.

pfeiffer 檢漏儀 ASM 340

型號

ASM 340 W

對氦氣的最小檢測漏率

5E-13 Pa m3/s

檢測模式

真空模式和吸槍模式

檢測氣體

4He, 3He, H2

啟動時間 min

3

對氦氣的抽氣速度 l/s

2.5

進氣口最大壓力 hPa

25

前級泵抽速 m3/h

油泵 15

重量 kg

56

結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
