氦質譜檢漏儀連接到真空鍍膜產線時建議考慮以下二點
1. 大漏檢測

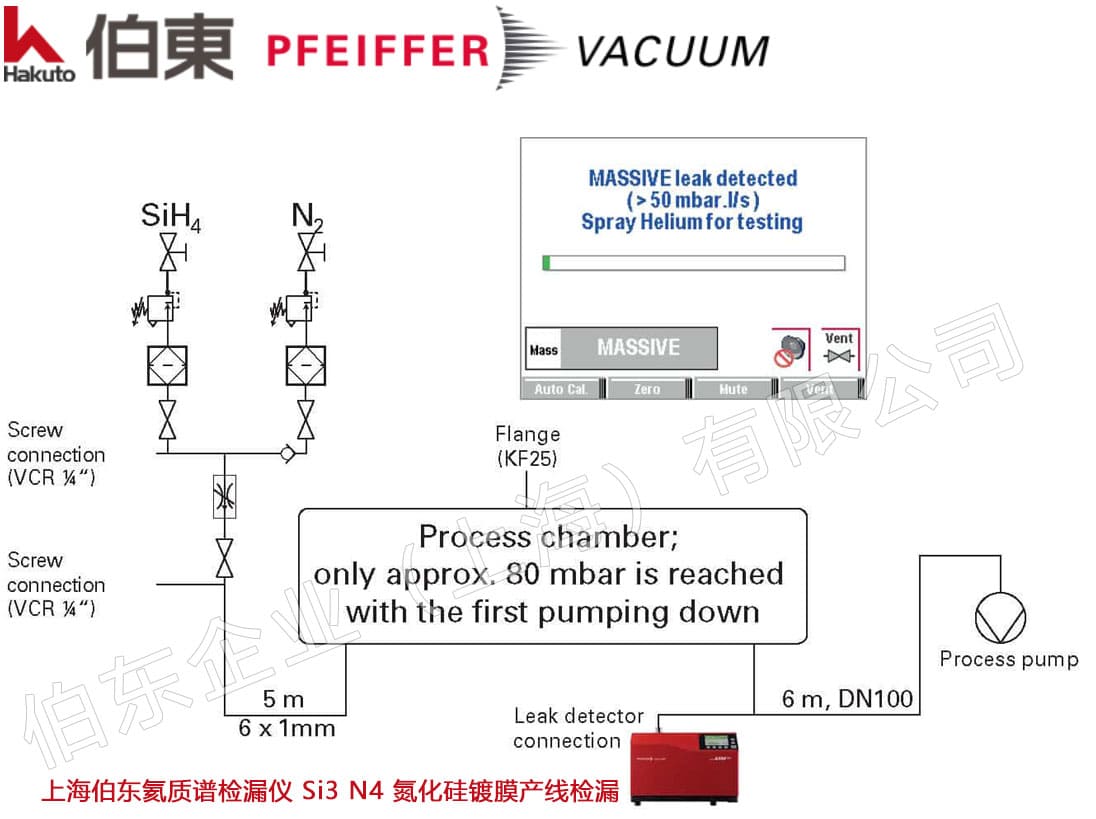

真空鍍膜設備調試或維護之后出現的泄漏往往很大, 市場上常見的氦氣檢漏儀最大工作壓力通常在約 6 至 25 mbar 之間. 如果存在大量泄漏, 抽真空時有可能無法達到此壓力. 下圖展示的是一臺 Si3 N4 氮化硅鍍膜系統. 在某次維護之后, 抽真空時只能達到 80 mbar 的壓力. 為了在如此高的工作壓力之下依然能夠進行檢漏, 推薦選用上海伯東氦質譜檢漏儀 ASM 340. ASM 340 檢漏儀特有的定性大漏檢測模式 ( 在 100 hPa 即可進行大漏測試 ) , 借助此模式即可定位存在的漏點.
2. 使用鍍膜系統自帶輔助泵, 協助抽氣
將氦質譜檢漏儀連接到真空鍍膜產線的前級真空線上. 可以快速抽空大量氣體, 提高檢漏節拍, 并且可以保護檢漏儀不受熱應力的影響, 延長檢漏儀維護周期, 降低運營成本.
氦質譜檢漏儀真空鍍膜生產線檢漏方法:
采用真空法檢漏, 設定真空模式下漏率值, 鍍膜機不需要停機, 直接在真空泵的旁路利用波紋管接入檢漏儀, 在懷疑有漏的地方(管路, 接頭等)噴氦氣, 即可完成檢漏.
上海伯東氦質譜檢漏儀技術參數
|
|
型號
|
ASM 340 W
|
ASM 340 D
|
ASM 340 I
|
|
進氣口法蘭
|
DN 25 ISO-KF
|
|
檢測氣體
|
氫氣和氦氣
|
|
對氦氣 4He 的最小檢測漏率
|
真空模式: 1X10-12 mbar l/s, 吸槍模式: 5X10-9 mbar l/s
|
|
檢測模式
|
真空模式 (負壓) 和吸槍模式 (正壓)
|
|
檢測氣體
|
4He, 3He, H2
|
4He, 3He, H2
|
4He, 3He, H2
|
|
無校準啟動時間
|
約 3 min
|
|
響應時間
|
<1 s
|
|
Interface 接口
|
RS-232, 基本I/O, 現場總線選項和 USB
|
|
對氦氣的抽氣速度
|
2.5 l/s
|
|
進氣口最大壓力
|
25 mbar
|
5 mbar
|
|
前級泵抽速
|
油泵 15 m3/h
|
隔膜泵 3.4 m3/h
|
不含前級泵
|
|
工作溫度
|
0-45°C (真空模式)
0-40 °C (吸槍模式)
|
0-35 °C
|
0-40 °C
|
|
電壓
|
100-110 V AC, 50/60 Hz
200-240 V AC, 50/60 Hz
|
100-240 V AC, 50/60 Hz
|
100-240 V AC, 50/60 Hz
|
|
功耗
|
850 W
|
600 W
|
350 W
|
|
重量
|
56 kg
|
45 kg
|
32 kg
|
|
尺寸
|
547x350x389 mm
|
結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
