上海伯東氦質譜檢漏儀電子元器件(熱敏電阻)檢漏方案
難點: 激光焊接熱敏電阻, 內充氮氣, 無法與檢漏儀進氣口相連
要求: 不破壞激光焊接熱敏電阻結構的情況下, 需要進行無損無油的快速密封性泄露測試, 真空模式下, 漏率要求小于 5x10^-7 mbar l/s.

檢漏設備: 無油干式氦質譜檢漏儀 ASM 340D
檢漏模式: 真空(負壓)模式, 為滿足生產節拍, 上海伯東協助客戶定制保壓罐和真空測試罐, 單次測試 30PC 熱敏電阻的整體漏率.

電子元器件檢漏基本步驟如下:
保壓: 將激光焊接熱敏電阻放入保壓罐中, 充入四個大氣壓的氦氣, 保壓兩小時
卸壓: 將氦氣從排氣口回收, 以便重復利用, 將電阻取出

氦質譜檢漏儀電子元器件(熱敏電阻)檢漏

將熱敏電阻放入充有 4 個大氣壓氦氣的保壓罐中, 保壓 2 個小時后
1. 沖洗: 將保過壓的熱敏電阻用氮氣沖洗表面, 以便殘余在表面的氦氣沖走

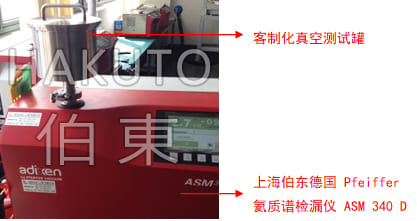

2. 密封: 將熱敏電阻放入真空測試罐, 注意密封, 將蓋子蓋好
3. 測試: 啟動氦質譜檢漏儀 ASM 340D, 使用檢漏儀真空模式, 首先氦質譜檢漏儀內部前級泵對真空測試罐抽真空, 測試口到達一定真空度（25 mbar 業界最高）時開始測試, 如果熱敏電阻有泄露的話, 氦質譜檢漏儀漏率值會跳動, 并且數值上升, 產生報警.

氦質譜檢漏儀 ASM 340D
特點: 干式無油, 7英寸移動式操作面板
檢測氣體: 4He, 3He, H2
最小檢測漏率:
真空模式: 5E-13 Pa m3/s
吸槍模式: 5E-10 Pa m3/s 目前業界公認漏律
前級泵抽速: 3.4 m3/h
對氦氣的抽速: 2.5 l/s
響應時間: <1 s

ASM 340

結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
