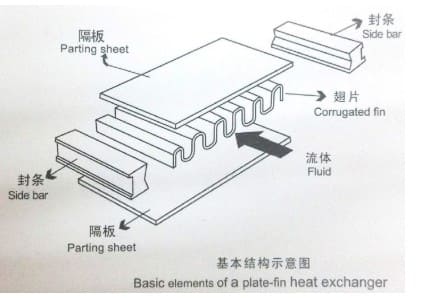

鋁制板翅式換熱器由封頭, 接管, 板束體和支座組成. 板束體由封條, 隔板, 翅片和導流片組成. 隔板將翅片夾在中間, 封條擋住邊上, 導流片前后分布, 如下圖. 介質在隔板, 封條, 翅片, 導流片共同構成的通道內流動. 這樣一層一層通道疊加到設計的高度. 板翅式換熱器組裝完成后送到真空釬焊爐中高溫釬接, 使得隔板, 翅片, 封條和導流片接觸部分熔合在一起成為一個整體.

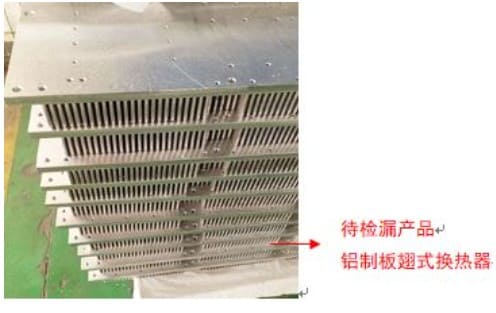

氦質譜檢漏儀鋁制板翅式換熱器檢漏

板翅式換熱器需要檢漏: 在換熱器的設計及制造過程中, 需要進行檢漏的情況愈來愈普遍, 泄漏是絕對的, 不漏則是相對的. 板翅式換熱器使用中, 不但需要知道有無泄漏, 而且還要知道泄漏率有多大. 上海伯東德國 Pfeiffer 氦質譜檢漏儀成功應用在此行業.
氦質譜檢漏儀鋁制板翅式換熱器檢漏

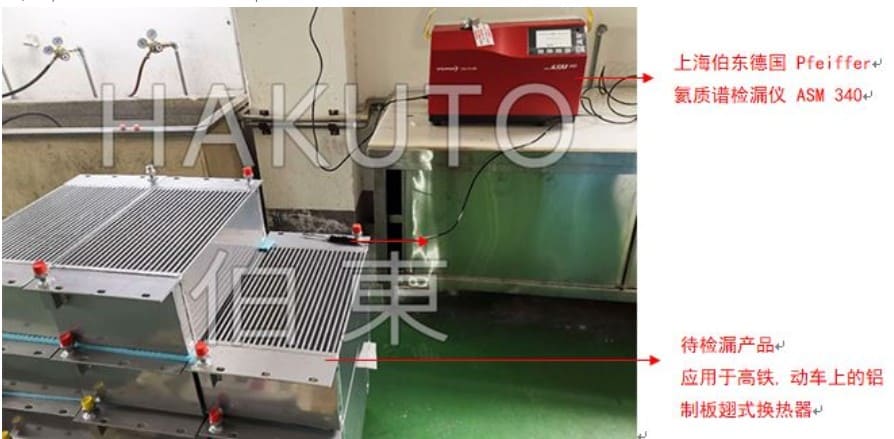

上海伯東鋁制板翅式換熱器檢漏客戶案例: 某國內較早從事真空釬焊鋁制板翅式換熱器及真空釬焊散熱器生產商, 產品分為七大系列三百余種規格. 不同規格的換熱器在出廠前都需要檢測其是否泄漏, 經過伯東推薦, 已采購多臺氦質譜檢漏儀 ASM 340 用來檢測換熱器及散熱器組件.

鋁制板翅式換熱器檢漏方法: 上海伯東推薦的檢漏方法是對于大型的換熱器用吸槍法檢漏, 對于中型的換熱組件通過輔助泵+真空法檢漏, 對于小型的換熱器用真空法直接檢漏. 換熱器的檢漏對于漏率值要求較低, 一般選取 10-7Pa.m3/s 即可. 具體的檢漏方法會根據具體的檢漏規范來設定漏率值.
1. 真空法: 適用于小型的換熱器, 將被檢件接在檢漏儀的檢漏口對其抽真空, 然后用噴槍向懷疑有漏的地方孔噴氦氣. 當有漏孔存在時, 氦氣就通過漏孔進入檢漏儀, 從而判斷是否有漏
氦質譜檢漏儀鋁制板翅式換熱器檢漏

2. 真空累積法 Integral test of enclosed parts under vacuum
測試總體漏率: 適用于中型換熱器, 將被檢件與檢漏口聯接抽真空,在被檢件外面罩以充滿氦氣的容器, 如被檢件有漏, 氦氣便由漏孔進入被檢件, 最終達到被檢測的目的. 但是所測漏率是被檢件的總漏率, 不能確定有幾個泄漏點和每個漏點的準確位置
氦質譜檢漏儀鋁制板翅式換熱器檢漏
3. 吸槍法: 適用于大型的換熱器

上海伯東推薦 Pfeiffer 氦質譜檢漏儀 ASM 340 三種類型可選

型號

ASM 340 WET

ASM 340 D

ASM 340 I

對氦氣的最小檢測漏率, 真空模式

5E-13 Pa m3/s

5E-13 Pa m3/s

5E-13 Pa m3/s

檢測模式

真空模式和吸槍模式

真空模式和吸槍模式

真空模式和吸槍模式

檢測氣體

4He, 3He, H2

4He, 3He, H2

4He, 3He, H2

對氦氣的抽氣速度 l/s

2.5

2.5

2.5

進氣口最大壓力 hPa

25

25

5

前級泵抽速 m3/h

油泵 15

隔膜泵 3.4

不含前級泵

重量 kg

56

45

32

結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
