電廠采用的是真空模式和吸槍混合模式, 漏率要求一般 10-6 mbar, 其系統工作流程為: 汽輪機 → 排氣裝置 → 凝汽器 → 真空泵 → 汽水分離器.
檢漏方法為將吸槍放在真空泵排氣管路上, 用氦氣噴在系統連接位置上, 或者真空系統連接部位, 噴一點后需要等一段時間, 時間要看漏孔大小和真空泵的抽速而定 (大約在十米遠的距離噴漏點在五秒內就有反應).

客戶氦質譜檢漏儀電廠檢漏應用案例一: 內蒙古某電廠冷凝罐及汽輪機管路檢漏

客戶案例二: 廣西某電廠冷凝罐及汽輪機管路檢漏

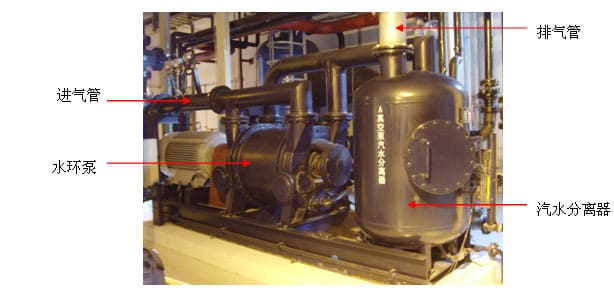

氦質譜檢漏儀電廠檢漏應用

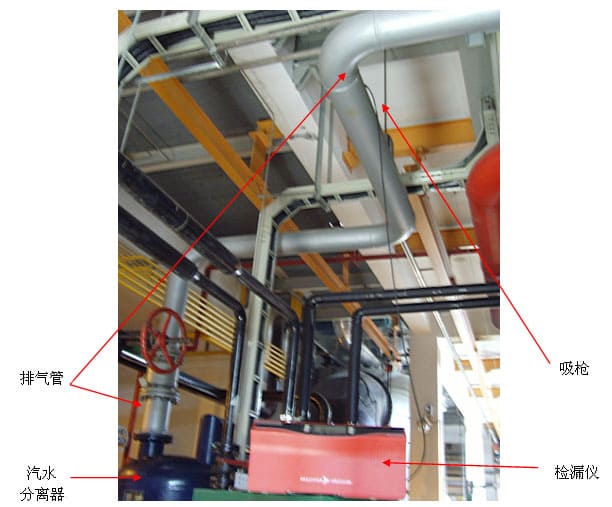

氦質譜檢漏儀電廠檢漏應用

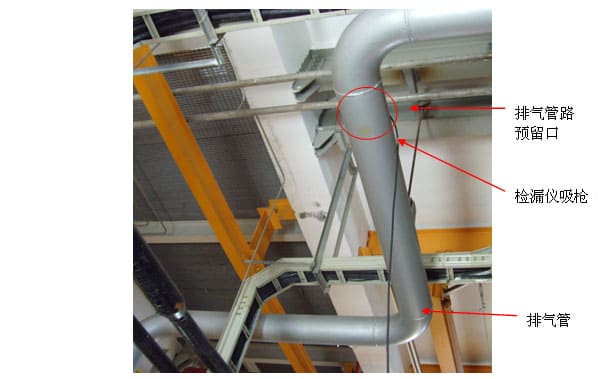

排氣管預留檢漏口，將吸槍放入。
氦質譜檢漏儀電廠檢漏應用
此方法為國內電廠檢漏廣泛采用的方法，因為水環泵為整個系統的排氣系統，無論在那個部位噴氦氣，如果有漏點的話，進入漏點的氦氣都會最終經過排氣系統排出，有氦氣經過的話，氦質譜檢漏儀就會檢測到，并且形成漏點報警。

客戶案例三: 山西某電廠真空冷凝器系統檢漏
以往我們了解到的主要是針對電廠汽輪機內部系統或空冷凝器進行查漏, 由于電廠系統設備龐大復雜，這里我們側重選擇汽輪機后段工序的空冷凝汽器系統進行檢漏, 由于空冷凝汽器是發電廠的后段關鍵設備, 對它進行檢漏可以避免遺漏汽輪機系統前段設備部分管路可能出現的漏點, 從而實現對整個系統進行的全面測漏.
采用檢漏儀吸槍模式, 其系統工作流程為：汽輪機 → 排氣裝置 → 空冷凝汽器 → 水環真空泵 → 汽水分離器

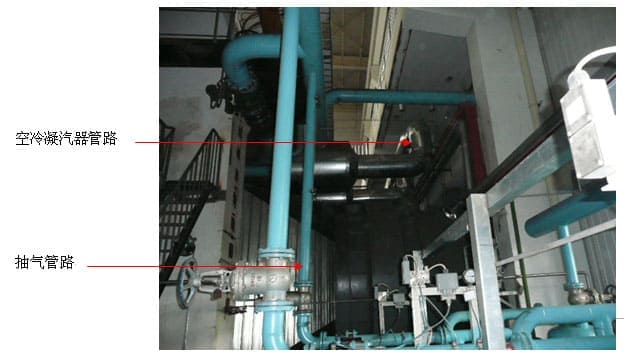

氦質譜檢漏儀電廠檢漏應用



汽輪機管路檢漏形式說明
有些電廠出于成本的考慮并沒有空冷凝汽器部分，排氣裝置出來之后過濾后直接進水環泵，然后再汽水分離和冷卻。考慮到電廠系統管路的復雜性，檢漏采用 sniffer 正壓吸槍模式檢漏時，噴槍管路應盡可能留長一些，避免頻繁搬動氦氣瓶，倘若是在空冷凝汽器部分進行測漏，噴槍管路的長度就顯得更為必要了，一般建議在 20 米左右.

結合了 Pfeiffer 與 Adixen 兩家氦質譜檢漏儀的技術優勢, 上海伯東普發 Pfeiffer 提供氦質譜檢漏儀完整的產品線, 從便攜式氦質譜檢漏儀到檢漏模塊, 提供負壓檢漏 (真空法) 和正壓檢漏(吸槍法), 滿足各種應用. 氦質譜檢漏儀與傳統泡沫檢漏和壓差檢漏對比, 在提供無損檢漏的同時可以檢測出更小的漏率 5E-13 Pa m3/s, 利用氦氣作為示蹤氣體定位, 定量漏點. 氦質譜檢漏儀滿足單機檢漏, 也可集成在檢漏系統或 PLC. 上海伯東氦質譜檢漏儀應用案例 >>
