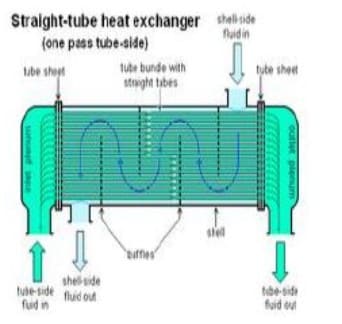

1000L 的熱交換器進行檢漏,熱交換器內部管子細長,流導小,需要盡可能的快速測試并要求清潔無油,真空模式下,熱交換器漏率要求1x10-6 mbar l/s.為了快速抽空,選用輔助泵+氦質譜檢漏儀ASM 390,實現快速檢漏！"> 氦質譜檢漏儀熱交換器檢漏

熱交換器檢漏方法：

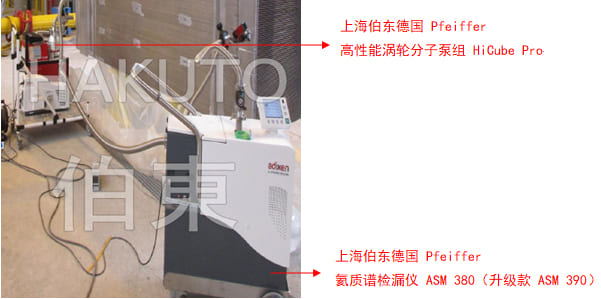

配置: ASM 380 (新款 ASM 390) + HiCube Pro + ACP 40 CV,
漏率設置 1x10–6 mbar l/S
真空模式下先對換熱器整體檢漏然后在逐個焊點檢漏
測試時間 8至 24 小時
通過使用氦質譜檢漏儀, 有效降低了熱交換器的制造成本！
經過實踐, 此種檢漏方法可以測試到 1X10- 6 mbarl/s 的漏點, 同樣適用于其他領域, 比如流導小, 大型表面泄露測試的應用.

上海伯東 Pfeiffe 氦質譜檢漏儀 ASM 390, ASM 392 與 ASM 380 技術參數對比:

型號	ASM 390	ASM 392	ASM 380 已停產
檢測氣體	4He, 3He, H2
最小檢測漏率	真空模式: 1X10-12 mbar l/s 吸槍模式: 1X10-8 mbar l/s
對氦氣的抽速	10 l/s	25 l/s, 內置2臺分子泵	7 l/s
前級泵抽速	35 m3/h
進氣口最大壓力	20 mbar	20 mbar	15 mbar
無校準的啟動時間(20°C)	2 min	2 min	< 4.5 min
進氣口	DN 40 ISO-KF
響應時間	< 1 s
Interface, 選配	RS-232, I/O, Ethernet
噪音	≤ 55 dB (A)	≤ 55 dB (A)	53 dB (A)
重量	125 kg	130 kg	110 kg
尺寸(LxWxH)	1072 x 455 x 1025 mm	1072 x 455 x 1025 mm	1065 X 455 X 1025 mm
