Pfeiffer 普發耐輻射模塊化真空計 ModulLine 系列包含基于三種原理的測量規管: 皮拉尼 TPR, 冷陰極 IKR 和熱陰極 IMR. 配套顯示控制器 TPG 500 可根據您的實際需要個性化配置, 最多可選擇兩個測量板, 同時控制四個真空計. 通用 RS-232 / RS-485 接口和繼電器觸點, 也可與現場總線連接. 控制器 IMG 400 用于連接 IMR 型號的真空規. 在有兩個控制器的情況下, 可以通過可選的接口卡與 Profibus-DP 現場總線連接.

Pfeiffer 普發耐輻射模塊化真空計 ModulLine 主要優勢
堅固耐用, 抗電磁波干擾
使用壽命長, 適用于對真空度要求極高的應用
可選配控制器

主要型號

技術參數

Pfeiffer 普發耐輻射真空計 ModulLine 主要型號:

型號

接口

測量原理

燈絲

測量范圍  hPa

抗輻射能力

工作
溫度°C

烘烤
溫度最大值°C

顯示控制器

TPR 010

DN 10 ISO-KF

皮拉尼

鎢

8X10-4至1000

-

0-70

100

TPG 500

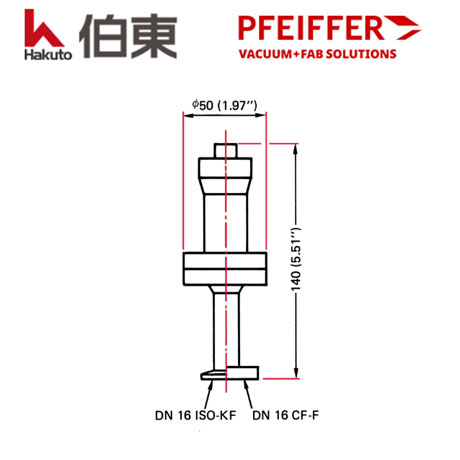

TPR 017
耐腐蝕

DN 16 ISO-KF
DN 16 CF-F

皮拉尼

鎳

8X10-4 至1000

1X106 Gy

0-80

250

TPG 500

TPR 018
高真空

DN 16 ISO-KF
DN 16 CF-F
DN 40 CF-F

皮拉尼

鎢

8X10-4 至1000

1X106 Gy

0-80

250

TPG 500

IKR 050

DN 25 ISO-KF
DN 40 ISO-KF
DN 40 CF-F

冷陰極

-

2X10-9 至 5X10-3

-

5-80

150

TPG 500

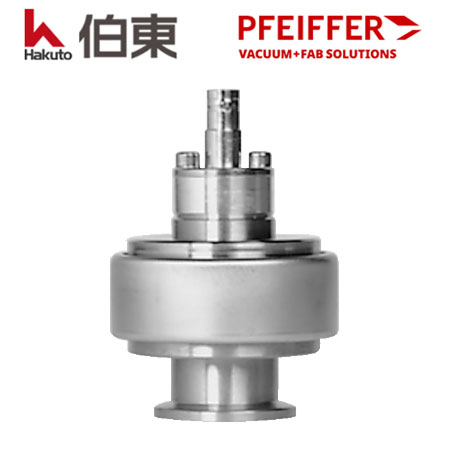

IKR 060

DN 40 ISO-KF
DN 40 CF-F

冷陰極



1X10-10至 5X10-3

1X107 Gy

5-80

250

TPG 500

IKR 070

DN 40 ISO-KF
DN 40 CF-F

冷陰極

-

1X10-11至 5X10-3

1X107 Gy

5-80

250

TPG 500

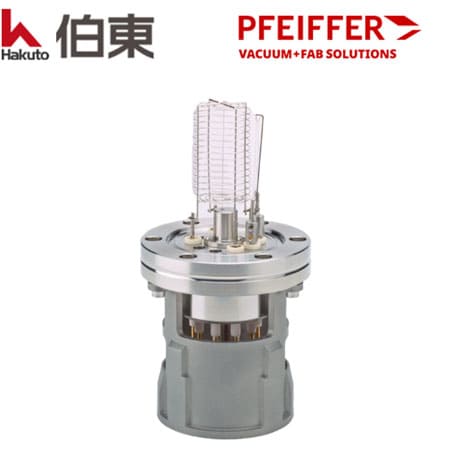

IMR 420

DN 40 CF-F





1X10-2至 2X10-11

<1X10-12

-

400

IMG 400

IMR 430

DN 40 CF-F





1X10-4 至 2X10-12

<1X10-12

-

400

IMG 400


Pfeiffer 普發耐輻射模塊化真空計 ModulLine 主要應用行業：
1. 加速器  2. UHV 超高真空應用  3. 接觸輻射的應用
